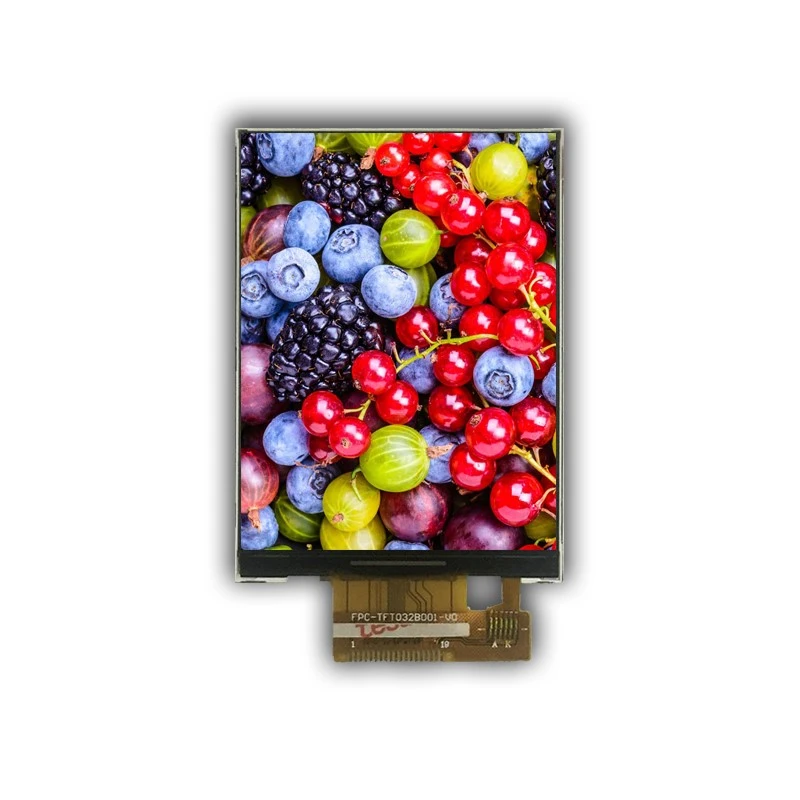

2.8-orlach TFT LCD Scáileán 240*320 ST7789 MCU Scáileán Beag Chomhéadain

1. Éilíonn taispeántais criostail leachtacha rialú voltais chun scála liath a ghiniúint. Úsáideann TFT trasraitheoirí scannáin tanaí chun voltas a ghiniúint chun taispeáint stiúrtha criostail leachtach a rialú. Nuair a dhéantar criostail leachtach a shíneadh idir na sraitheanna uachtaracha agus íochtaracha gloine, cruthaítear toilleoir pláta comhthreomhar, ar a dtugaimid CLC (toilleoir criostail leachtach). Tá a mhéid thart ar 0.1pF, ach in iarratais phraiticiúla, ní féidir leis an toilleoir seo an voltas a choinneáil go dtí An chéad uair eile a nuashonraítear sonraí an scáileáin.Is é sin le rá, nuair a ghearrann an TFT an toilleoir seo, ní féidir leis an voltas a choinneáil go dtí an chéad uair eile a ghearrann an TFT an pointe seo. (Le minicíocht nuashonraithe pictiúr ginearálta de 60Hz, ní mór é a choinneáil ar feadh thart ar 16ms.) Mar thoradh air sin, má athraíonn an voltas, beidh an scála liath a thaispeánfar mícheart. Dá bhrí sin, i ndearadh an phainéil, de ghnáth cuirtear toilleoir stórála CS (toilleoir stórála thart ar 0.5pF) chun an voltas muirir a chinntiú. Is féidir é a choinneáil go dtí an chéad uair eile a dhéantar an scáileán a nuashonrú. Ach le bheith beacht, níl sa TFT féin a fhástar ar an ghloine ach lasc déanta as trasraitheoirí. Is é a phríomhphost ná a chinneadh an ceart an voltas ar an tiománaí foinse LCD a mhuirearú go dtí an pointe seo. Maidir le cé chomh hard ba chóir an pointe seo a mhuirearú An ardvoltas chun a thaispeáint cén cineál scála liath a chinnfidh an tiománaí foinse seachtrach LCD.

2. Séalaithe agus spásaire:

Tá dhá chomhpháirt struchtúracha ann: gliú fráma agus spacer. Is é an cuspóir atá le gliú fráma ligean do na sraitheanna gloine uachtaracha agus íochtaracha sa phainéal LCD cloí go docht, agus bacainn a chur ar fáil idir na móilíní criostail leachtacha sa phainéal agus an domhan lasmuigh, mar sin tá an gliú fráma díreach mar a ainm. le fios. , a chuireann timpeall ar an bpainéal agus a chuireann teorainn leis na móilíní criostail leachtacha laistigh den phainéal. Soláthraíonn an spacer tacaíocht den chuid is mó do na sraitheanna uachtair agus íochtair de ghloine. Ní mór é a dháileadh go cothrom ar an tsubstráit ghloine. Seachas sin, nuair a bheidh an dáileadh míchothrom ina chúis le roinnt spásairí a bhailiú le chéile, cuirfidh sé bac ar imeacht an tsolais agus ní féidir leis an mbearna cuí a choinneáil idir na píosaí gloine uachtaracha agus íochtaracha, rud a fhágann go mbeidh dáileadh míchothrom an réimse leictrigh. , rud a chuireann isteach ar fheidhmíocht liathscála an chriostail leachta.

Méid LCD: 2.8"
Cineál Painéil: IPS
Taifeach: 240RGBx320
Mód Taispeána: Dubh de ghnáth
Líon na Dathanna: 262K
Treo Amharc: SAOR IN AISCE
NTSC: 55%
Cóimheas Codarsnachta: 500
Luminance: 300 cd/m2
Méid an Mhodúil: 49.9(H)x66.1(V)x2.4(D) mm
Limistéar Gníomhach an Phainéil: 43.2x57.6 mm
Picteilín Picteilín :{{0}}.06x0.18 mm
Socrú picteilíní: RGB
Meáchan : g
Tiománaí IC: ST7789V
Tiománaí IC RAM Méid: 1382400
Comhéadan: MCU
Teocht Oibriúcháin: -20~+70 céim
Teocht Stórála: -30~+80 céim
